ZENNER MTKD-NКаждый кубометр
под контролем.
Многоструйный счётчик холодной воды с латунным корпусом и сухим счётным механизмом. Для учёта потребления в жилых и коммерческих зданиях.
Подберём типоразмер, присоединители и способ дистанционного считывания.

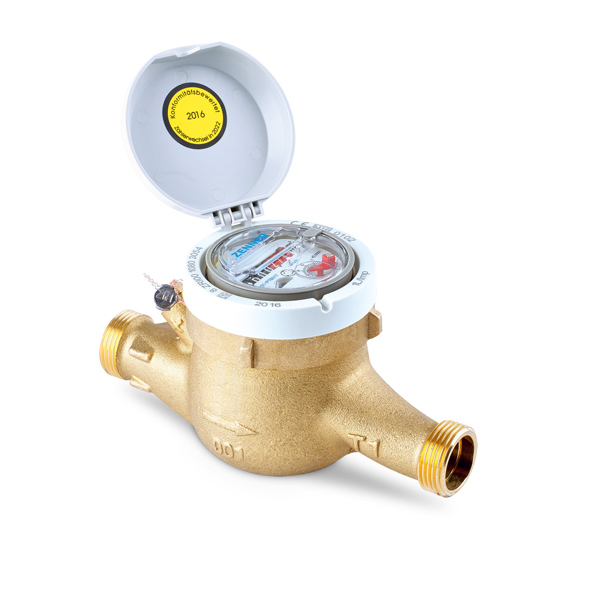

Фото производителя. Наведите, чтобы увидеть габариты.
Габариты — для DN20, L190 с закрытой крышкой, без присоединителей.
Механическое измерение.
Удобное считывание.
Поток воды воздействует на крыльчатку с нескольких сторон. Через магнитную муфту её вращение передаётся на счётный механизм, изолированный от воды.
Показания видны на роликовом индикаторе. Счётный механизм можно повернуть для удобного чтения после монтажа. Выбор положения установки влияет на метрологический диапазон — его проверяем для конкретного исполнения.
Характеристики
Измерение
- Исполнение на странице
- MTKD-N · DN20 · L190
- Принцип измерения
- Многоструйный, сухоходный
- Постоянный расход Q₃
- 4 м³/ч
- Перегрузочный расход Q₄
- 5 м³/ч
- Достижимый диапазон Q₃/Q₁
- R160 горизонтально / R40 вертикально
- Температура воды
- +0,1…+50 °C
Корпус и монтаж
- Номинальный диаметр
- DN20
- Длина L₂, без присоединителей
- 190 мм
- Ширина B / высота H₁
- Около 95 / 120 мм
- Резьба счётчика
- G 1 B
- Рабочее давление
- 0,3–16 бар (MAP 16)
- Материал корпуса
- Латунь
- Масса, ориентировочно
- 1,3 кг
Считывание показаний
- Счётный механизм
- 8-разрядный, сухой
- Поворот счётного механизма
- 355°
- Подготовка к импульсному съёму
- 1 л/имп.; датчик приобретается отдельно
- Другое исполнение
- 7-разрядный механизм, 10 л/имп. — по заказу
- Беспроводная связь
- Через дополнительное совместимое оборудование
Данные приведены для ZENNER MTKD-N DN20 с монтажной длиной 190 мм по техническому листу производителя. Серия выпускается в нескольких типоразмерах и исполнениях; параметры выбранной поставки уточняются при заказе.
От показаний
к данным системы.
MTKD-N подготовлен к установке герконового датчика импульсов. Чтобы передавать показания на расстояние, нужны сам датчик и совместимый модуль сбора данных.
Для варианта MTKD-M предусмотрен интерфейс EDC. Его возможности и комплектацию рассматриваем отдельно: наличие радиосвязи не является свойством базового MTKD-N.
Посмотреть модуль сбора импульсов Вега NB-11 ↗Совместимость проверяем по типу выхода, весу импульса и условиям подключения.
БелЦЕННЕР МТК-N-I
На belzenner.by представлен МТК-N-I с герконовым датчиком в комплекте. Это отдельное исполнение БелЦЕННЕР: для него указаны температура воды +5…+30 °C и максимальное давление 1,6 МПа.
Не переносим эти параметры на ZENNER MTKD-N. Для поставки в Беларуси уточним конкретную модель, паспорт и комплект документов.
Открыть карточку БелЦЕННЕР ↗Документация производителя
Параметры серии, размерный чертёж и информация о местном исполнении.
